在電力電子領域，功率變換器作為一種關鍵組件，其性能直接影響到整個系統的安全、穩定與效率。隨著電子設備向高性能化、小型化發展，功率密度不斷增大，使得散熱問題成為影響功率變換器壽命和可靠性的一個關鍵因素
。合理的溫度控制和散熱設計對于提升功率變換器的穩定性和延長其使用壽命至關重要。在眾多溫度控制手段中
，采用
熱敏電阻對散熱片的溫度進行監控
，是一種有效且實用的方法。本文將深入探討功率變換器散熱片測溫的熱敏電阻應用
，以及如何通過合理設計優化功率變換器的散熱性能。
功率變換器散熱概述功率變換器在工作時會產生大量熱量，如果這些熱量不能及時排出，就會導致設備內部溫度升高
，影響元件的正常工作，甚至造成元件損壞
。因此，有效的散熱系統對于保障功率變換器的可靠運行至關重要
。散熱方式主要包括自然散熱、強制空氣冷卻
、水冷卻等
，而散熱片作為提升散熱效率的關鍵部件
，在散熱系統中占有舉足輕重的位置
。

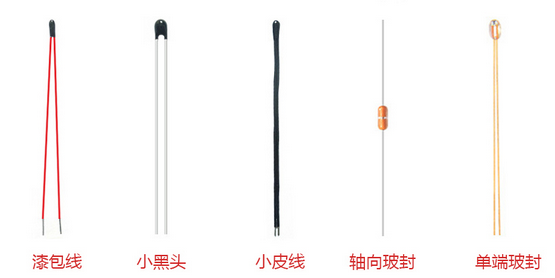

熱敏電阻的工作原理熱敏電阻是一種溫度敏感的電子元件，其電阻值隨溫度變化而變化。根據電阻值隨溫度變化的特性，熱敏電阻可分為兩大類：正溫度系數（PTC）熱敏電阻和負溫度系數（NTC）熱敏電阻。對于功率變換器散熱片測溫而言，通常采用
NTC熱敏電阻，因?yàn)槠潆娮柚惦S溫度的增加而減少
，這一特性使其能夠精確監測散熱片的溫度變化。
熱敏電阻在散熱片測溫中的應用
1. 熱敏電阻的選擇
在功率變換器的散熱片測溫應用中，選擇合適的熱敏電阻型號非常關鍵。首先
，需要根據散熱片可能達到的高溫度選擇具有相應溫度范圍的熱敏電阻
。其次
，考慮到測溫的精度要求，應選擇具有較高靈敏度的NTC熱敏電阻
。
2. 熱敏電阻的安裝位置為了精確測量散熱片的溫度，熱敏電阻的安裝位置至關重要
。通常，熱敏電阻應安裝在散熱片溫度高的區域
，而這一區域通常位于靠近功率器件或熱源的位置。此外
，為了提高測量精度，熱敏電阻與散熱片之間應確保良好的熱接觸
，有時甚至需要使用導熱介質如硅脂來改善二者之間的熱接觸
。
3. 熱敏電阻的測溫電路設計熱敏電阻的電阻值隨溫度變化而變化，通過測量其電阻值，即可得到對應的溫度信息
。在實際應用中
，通常將熱敏電阻和一個固定電阻串聯，形成電壓分壓電路
，然后通過測量?jī)啥说碾妷翰顏?lái)間接測量溫度
。通過這種方式
，可以簡化電路設計，同時也便于將溫度信息數字化
，以供控制系統使用
。
